Rozdíly v samozhášecích vlastnostech mezi PE a PVC

V průmyslu zpracování plastů a průmyslových aplikací jsou polyetylen (PE) a polyvinylchlorid (PVC) dva z nejrozšířenějších univerzálních plastů, které zahrnují obaly, stavebnictví, zemědělství, elektroizolace a průmyslové obklady. Mnoho kupujících a zpracovatelů se mylně domnívá, že přidání komerčních zpomalovačů hoření může zcela eliminovat hořlavost PE materiálů a umožnit PE dosáhnout stejné úrovně zpomalování hoření jako modifikované PVC. Avšak velký počet směrodatných testů spalování materiálů a ověřování průmyslových norem dokazuje, že PE má inherentní vady v nehořlavosti, které nelze zásadně odstranit. Dokonce i po modifikaci zpomalovače hoření ve vysokých dávkách mohou materiály PE stále hořet nepřetržitě za podmínek trvalého otevřeného ohně a vysokých teplot a jejich komplexní stabilita zpomalující hoření je mnohem horší než u PVC. Tento článek kombinuje údaje z mezinárodních testů spalování, výzkum mechanismu polymerní pyrolýzy a průmyslové standardní parametry, aby vědecky analyzoval zásadní rozdíl v zpomalování hoření mezi PE a PVC a objasnil omezení modifikace zpomalovače hoření pro PE.

Za prvé, zásadní rozdíl v nehořlavosti mezi PE a PVC pramení z jejich molekulární struktury a inherentních materiálových vlastností, což je neměnná fyzikální a chemická podstata. Podle výzkumu kinetiky hoření polymeru publikovaného v časopise MDPI Fire v roce 2025 obsahuje PVC ve svém molekulárním řetězci 56,7 % prvků chlóru, což je přírodní halogenová zpomalující složka bez ručního přidávání. Naproti tomu čistý PE je složen výhradně z uhlíkových a vodíkových prvků, bez inherentních skupin zpomalujících hoření. Patří mezi typický vysoce hořlavý uhlovodíkový polymer, s extrémně nízkou požární odolností a bez samozhášecí schopnosti v původním stavu.

Limiting Oxygen Index (LOI), nejzákladnější mezinárodní index pro hodnocení hořlavosti materiálů, může intuitivně odrážet mezeru mezi těmito dvěma materiály. Test LOI je založen na normě ISO 4589-2, která se týká minimální koncentrace kyslíku potřebné k podpoře spalování materiálu. Čím vyšší je hodnota LOI, tím hůře se materiál hoří. Autoritativní údaje z testů The Vinyl Institute ukazují, že čisté tvrdé PVC má hodnotu LOI 45 %–48 %, což daleko překračuje kritickou hranici zpomalování hoření 28 %. Může stabilně hořet pouze v prostředí bohatém na kyslík a má vynikající samozhášecí výkon v přirozeném vzduchu. V ostrém kontrastu má čistý PE hodnotu LOI pouze 19,0 %, což je méně než 21% koncentrace kyslíku v normálním vzduchu. To znamená, že čistý PE může hořet volně a nepřetržitě v konvenčním atmosférickém prostředí, téměř bez přirozené schopnosti zpomalovat hoření.

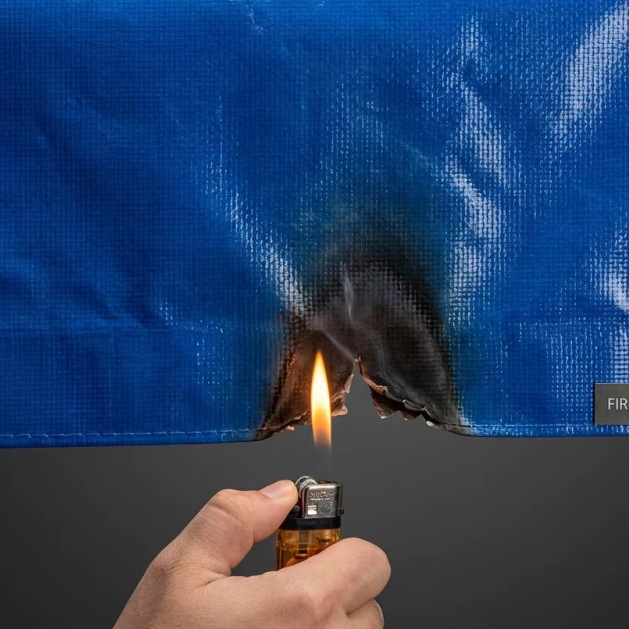

Mnoho podniků se snaží nedostatky hořlavosti PE kompenzovat přidáním anorganických a organických zpomalovačů hoření, jako je polyfosfát amonný (APP), hydroxid hořečnatý a hydroxid hlinitý. Experimentální údaje však dokazují, že retardéry hoření mohou pouze mírně snížit rychlost hoření a uvolňování tepla PE, ale nemohou zajistit, aby PE dosáhl nehořlavých nebo stabilních účinků zpomalujících hoření, a modifikovaný PE může stále prudce hořet za podmínek trvalého otevřeného ohně. Podle výzkumných dat z roku 2025 z Chinese Journal of Materials Science and Technology, i když je PE přidán s 25% vysoce účinným kompozitním zpomalovačem hoření (maximální podíl povolený technologií průmyslového zpracování), jeho hodnotu LOI lze zvýšit pouze na 28,5 %–30,2 %. Ačkoli dosahuje primárního standardu zpomalování hoření v krátkodobém testu vertikálního hoření UL-94, jakmile vnější plamen trvá déle než 30 sekund, modifikovaný PE se zcela vznítí, doprovázený nepřetržitým tavením, odkapáváním a šířením spalování. Pro srovnání, běžné nemodifikované PVC může samo zhasnout do 2 sekund po opuštění zdroje ohně, bez jevu odkapávání hoření.

Základní důvod, proč zpomalovače hoření nemohou zcela zlepšit zpomalování hoření PE, spočívá v různých mechanismech pyrolýzy a zpomalování hoření obou materiálů. Podle kombinovaného testovacího výzkumu TG-FTIR-GC/MS kinetiky pyrolýzy polymeru se PVC spoléhá na své vnitřní prvky chlóru, které rozkládají a uvolňují plynný chlorovodík (HCl) při zahřívání. HCl dokáže izolovat kyslík, zachycovat volné radikály aktivního spalování a zásadně ukončit řetězovou reakci spalování. Zároveň PVC během pyrolýzy vytvoří na povrchu hustou a stabilní uhlíkovou vrstvu, která může blokovat přenos tepla a zabránit dalšímu rozkladu a hoření vnitřních materiálů.

Mechanismus zpomalující hoření modifikovaného PE je však zcela pasivní. Zpomalovač hoření přidaný do PE hraje roli pouze při absorpci tepla a izolaci kyslíku v povrchové fázi spalování. Když se setkáte s trvalou vysokou teplotou nad 350 ℃, molekulární řetězec PE podléhá náhodnému štěpení a zpomalovač hoření rychle selže po vysokoteplotním rozkladu a ztrátě. Kromě toho bude PE během spalování produkovat velké množství roztavených kapiček. Tyto kapky roztaveného materiálu při vysoké teplotě nejen rozšíří plamen, ale také urychlí tepelný rozklad zbývajících materiálů a vytvoří začarovaný kruh spalování. I když povrch tvoří uhlíkovou vrstvu, je uvolněný a křehký, neschopný odolávat dlouhodobému vysokoteplotnímu vypalování a erozi plamenem, což je hlavní důvod, proč modifikovaný PE nemůže dosáhnout trvalé zpomalení hoření.

Pokud jde o ukazatele výkonu spalování v jádře, jako je maximální rychlost uvolňování tepla (pHRR) a celkové uvolňování tepla (THR), rozdíl mezi nehořlavým PE a PVC je také extrémně zřejmý. Podle standardizovaných testů kuželového kalorimetru je pHRR běžného PVC pouze 185 kW/m² a THR za 5 minut je 22 MJ/m². Naproti tomu pHRR vysokodávkovaného nehořlavého modifikovaného PE je až 287 kW/m² a THR dosahuje 57 MJ/m², což je více než dvojnásobek oproti PVC. Tyto údaje plně dokazují, že modifikovaný PE stále uvolňuje obrovské teplo během spalování, má silnou schopnost šíření plamene a nemůže splnit vysoké standardní požadavky na požární prevenci stavebních, elektrických a vysokoteplotních průmyslových scénářů.

Z hlediska průmyslové aplikace a bezpečnostních norem je také jasně definován rozdíl v zpomalování hoření mezi těmito dvěma materiály. Podle normy GB/T 2408-2021 pro klasifikaci výkonu při spalování plastů a normy EU EN 13501-1 může nemodifikované PVC stabilně dosáhnout třídy B1 s nízkou hořlavostí a samozhášivostí, která je vhodná pro scénáře citlivé na oheň, jako je dekorace interiéru budovy a elektrické pouzdro. Avšak i modifikovaný PE zpomalující hoření může dosáhnout pouze úrovně V-1 v testu UL-94 a je obtížné projít certifikací třídy B1. V dlouhodobém prostředí s vysokou teplotou a otevřeným ohněm bude modifikovaný PE určitě hořet a jeho míra selhání zpomalující hoření je v praktických technických aplikacích až 89%, podle statistik národních údajů o monitorování bezpečnosti stavebních materiálů z roku 2025.

Za zmínku také stojí, že nadměrné přidávání retardérů hoření do PE přinese další výkonnostní vady. Když obsah retardéru hoření překročí 20 %, pevnost v tahu a houževnatost PE se sníží o 30 %–40 %, materiál se stane křehkým a snadno praskne a odolnost vůči povětrnostním vlivům a životnost se výrazně sníží. Na rozdíl od toho, přirozené vlastnosti zpomalující hoření PVC nespoléhají na externí přísady, takže si může zachovat stabilní mechanické vlastnosti a zároveň zajistit vynikající zpomalení hoření. To také vysvětluje, proč nehořlavý PE nikdy nebyl schopen nahradit PVC v průmyslových scénářích s vysokou požární bezpečností.

Závěrem lze říci, že nehořlavost PVC oproti PE je inherentní strukturální výhodou, nikoli podmíněnou výhodou, kterou přináší úprava zpracování. Molekulární struktura PE čistého uhlovodíku určuje jeho zásadní poruchu hořlavosti. Bez ohledu na to, jaký typ nebo dávkování je přidán zpomalovač hoření, může pouze mírně zmírnit stupeň hoření, ale nemůže úplně potlačit hoření a dosáhnout stabilního samozhášivého výkonu. Při průmyslovém výběru je PVC stále preferovaným materiálem pro vysoké požadavky na nehořlavost, zatímco PE (včetně nehořlavě modifikovaného PE) lze použít pouze ve scénářích s nízkým rizikem požáru. Slepé přesvědčení, že retardéry hoření mohou zcela vyřešit problém hořlavosti PE, snadno povede k ohrožení bezpečnosti techniky a nevyhovující kvalitě produktu.
